Spesifikasi
Kecepatan Pemotongan: 80m / mnt
Format Grafik Yang Didukung: DWG, DXF
Aplikasi: Pemotongan Laser
Kondisi: Baru
Ketebalan pemotongan: 0-25mm
CNC atau Tidak: Ya
Mode Pendinginan: Pendinginan Air
Perangkat Lunak Kontrol: Cypcut
Tempat Asal: China Anhui (Daratan)
Nama merek: ACCURL
Sertifikasi: CE, ISO, SGS

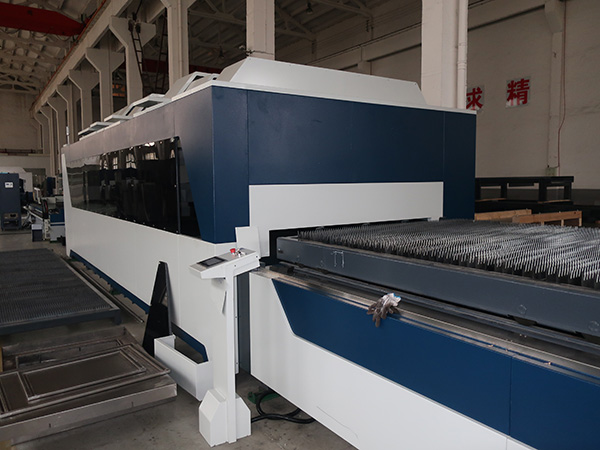

Nama produk: Fiber Laser Tube & Plate cutter
Catu daya: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
bentuk pemotongan: piring dan pipa
Area kerja: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Jenis: Pemotongan Lasr Serat
Kecepatan posisi maks: 80m / mnt
Diameter pemotongan tabung: 30mm-220mm
Panjang pemotongan tabung: Kurang dari 6m
Posisi sumbu X, Y accucy: 0,05mm
Akurasi pengulangan sumbu X, Y: 0,025mm
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri
Keuntungan dari serat laser mesin pemotong:
1. Kualitas jalur yang sangat baik: Titik laser yang lebih kecil dan efisiensi kerja yang tinggi, kualitas tinggi.
2. Kecepatan potong tinggi: kecepatan potong 2-3 kali dari daya yang sama mesin pemotong laser CO2.
3. Stabil berjalan: mengadopsi laser serat impor dunia, kinerja yang stabil, bagian-bagian kunci dapat mencapai 100.000 jam;
4. Efisiensi tinggi untuk konversi fotolistrik: Bandingkan dengan mesin pemotong laser CO2, mesin pemotong serat laser memiliki tiga kali efisiensi konversi fotolistrik.
5. Biaya rendah: Hemat energi dan lindungi lingkungan. Tingkat konversi fotolistrik hingga 25-30%. Konsumsi daya listrik yang rendah, hanya sekitar 20% -30% dari mesin pemotong laser CO2 tradisional.
6. Pemeliharaan rendah: transmisi jalur serat tidak perlu mencerminkan lensa, menghemat biaya perawatan;
7 Pengoperasian yang mudah: transmisi saluran serat, tidak ada penyesuaian jalur optik.
Parameter teknik
Area kerja efektif (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Diameter pipa maks | 200mm (dapat disesuaikan dengan 600mm) | ||
Panjang pipa | 6mm | ||
Stroke sumbu Z | 120 mm | ||
Kecepatan posisi maks | 60 m / mnt | ||
Akurasi posisi sumbu X, Y | 0,05 mm | ||
X, Y akurasi pengulangan | 0,025 mm | ||
Sumber Laser | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Baja karbon | ≤10mm | ||
Besi tahan karat | ≤ 4mm | ||
Aluminium | ≤ 4mm | ||
Konfigurasi standar
Catu daya serat | Raycus / IPG | ||
Kepala pemotongan serat | Raytool | ||
Mesin tubuh | TAYOR | ||
Balok lintang | TAYOR | ||
Meja kerja | TAYOR | ||
Kotak persneling | Puncak | ||
X, Y Rack dan pinion | Swedia Linden | ||
Sekrup bola | Taiwan Hiwin | ||
rel | Taiwan Hiwin | ||
Sistem pneumatik | SMC Jepang | ||
sistem pendingin | Tayor | ||
Komponen listrik | Schneider | ||
Sistem pengaturan | CypCut | ||
AC motor servo dan driver | Yaskawa | ||
Perangkat lunak CAD / CAM | Sarang pintar profesional | ||
Parameter pemotongan(Daya laser 700w dalam kasus)
Kekuatan laser (w) | Bahan | Ketebalan (mm) | Kecepatan (m / mnt) | Memotong gas |
700W | Besi tahan karat | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Baja karbon | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total biaya listrik
Item | Kekuatan (kw) | Total Power (kw / jam) | Total biaya (usd / h) |
Laser | 2.9 | ≦ 20.9 | USD2.0 (Akun untuk total muatan 60%) |
mesin | 9.5 | ||
pendingin | 4.5 | ||
Kompresor udara | 4 |
Biaya gas
Jenis gas | Harga (USD / silinder) | Kapasitas (min / silinder) | Biaya (USD / H) | Ucapan |
O2 | 2.5 | 60 | 2.5 | 1mm baja karbon |
N2 | 4.2 | 15 | 16.5 | 1mm baja karbon |
Cairan N2 | 55 | 120 | 4.5 | 1mm stainless steel |
Udara | 1.1 (kompresor udara) | dengan baja karbon kurang dari 2mm, pemotongan berkualitas |
Ketentuan instalasi
Personel penjual akan mengawasi pemasangan sebagai berikut:
1) instalasi dan perakitan
2) Posisi mesin dan meja kerja
3) Menjalankan kabel dan selang dari titik masuk servis
4) Koneksi kabel listrik dan selang gas ke mesin
Ketentuan pelatihan
Setelah commissioning, teknisi Penjual akan memulai Pelatihan.
Pelanggan harus menyediakan bahan dan bahan habis pakai yang cukup untuk memastikan penyelesaian pelatihan yang memuaskan.
Pelatihan akan terdiri dari hal-hal berikut:
1) Ikhtisar mesin
2) Kontrol fitur dan operasi
3) Perawatan dan penyesuaian mesin
4) Pengoperasian mesin yang diawasi
Pelatihan operator mesin bersamaan dengan instalasi dan commissioning, oleh karena itu personel harus selalu tersedia.
