mesin pemotong laser serat stainless steel untuk pemrosesan lembaran logam

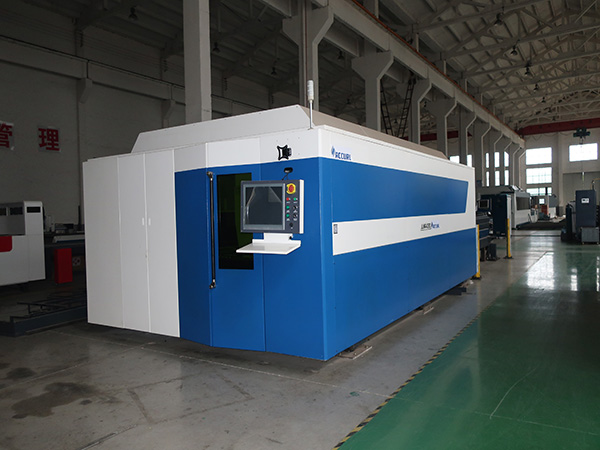

Mesin Pemotongan Laser Serat Stainless Steel Untuk Pemrosesan Lembaran Logam

Spesifikasi


Area Pemotongan: 3000 * 1500mm
Kecepatan Pemotongan: 30m / mnt
Format Grafik Yang Didukung: AI, PLT, DXF, BMP, LAS, DXP
Aplikasi: Pemotongan Laser
Kondisi: Baru
Ketebalan pemotongan: 0-30mm
CNC atau Tidak: Ya
Mode Pendinginan: Pendinginan Air
Perangkat Lunak Kontrol: Cypcut
Tempat Asal: Anhui, Tiongkok (Daratan)
Sertifikasi: CE, ISO, SGS, CCC
Garansi: 1 Tahun
Sumber laser: IPG / Raycus / nNIGHT / MAX
Kepala pemotongan: Precitec / Raytools / OSPRI / WSX
Jenis servo: motor servo
Sistem pendingin: Water Chilller
Daya laser: 500/750/1000/1500/2000 / 3000w atau sesuai kebutuhan
Wilayah kerja: 1500 * 3000mm
Memotong bahan: baja karbon / stainless steel / aluminium / tembaga
Komponen pilihan: French Schneider
Sistem Transmisi: YYC

Aplikasi Produk


CL-G3015A CNC mesin pemotong serat laser adalah satu set lengkap peralatan pemotongan laser, yang terintegrasi dengan laser serat, pendingin, kepala pemotongan serat, peralatan mesin pemotong, sistem kontrol, sistem air, sistem ekstraksi udara dan sebagainya. Seluruh mesin mengadopsi benda kerja tetap dan struktur gantry bergerak. Ini adalah mesin potong laser CNC dua sumbu, tiga sumbu yang dikendalikan. Diantaranya, hubungan sumbu XY menyadari permukaan benda kerja pelacakan mengambang sumbu umpan z pemotongan terbang. Empat poros CNC dari peralatan dipandu oleh rolling guideways, dan bagian pelat pemotongan sumbu X, Y, Z digerakkan oleh rak gigi servo AC, di antaranya sumbu X, Z digerakkan oleh rak gigi servo AC. Ranjang utama, poros Y mengadopsi balok struktur baja, kinerja dinamis, di antaranya kepala pemotongan laser, motor servo AC, pasangan sekrup bola, pasangan panduan bergulir, peredam, pasangan peralatan dan rak semua memilih merek terkenal. Sistem CNC mengadopsi sistem kontrol numerik khusus laser merek domestik, mengkonfigurasi perangkat lunak kontrol pemotongan profesional, dan perangkat lunak pemrograman bantu. Struktur kompak, kekakuan yang cukup, keandalan yang baik dan efisiensi pemotongan yang tinggi.
Mesin pemotong serat laser CNC cocok untuk memotong stainless steel, baja karbon, baja paduan, baja silikon, pelat baja galvanis, paduan aluminium, paduan titanium, dan bahan logam lainnya.

Fitur utama


1. balok gantry bergerak mengadopsi desain struktural baru serta proses manufaktur baru, yang menjaga stabilitas di bawah percepatan tinggi dan membuat paduan aluminium ekstrusi dengan lebar panjang besar. Ini menurun 12% dalam berat dan meningkat 20% dalam kekakuan membandingkan balok tuang.
2. Sistem CNC ditulis dengan antarmuka interaksi manusia-komputer yang mengadopsi perangkat lunak kontrol Bahasa Cina & Inggris, menjadikan operasi lebih sederhana dan nyaman.
3. Area pemotongan dengan visi yang luas karena ada tiga sisi terbuka, yang membuat lebih mudah memuat dan membongkar bahan baku. Itu dapat diterapkan di ruang yang berbeda.
4. Struktur parsial yang digunakan dalam kabinet kontrol listrik dapat memenuhi berbagai penataan ruang.
5. Ruang pemotongan mengadopsi kisi bergerak untuk secara akurat mewujudkan pemotongan tanpa akhir dan menghemat bahan dan waktu pemotongan.
6. Struktur penghilang debu pada bagian dasar menjadi lebih efisien karena perangkat yang terpasang membuat tuyere sangat dekat dengan area pemotongan. Perangkat penghilang debu ini juga menghindari laser untuk memastikan masa kerja yang panjang.
7. Kepala pemotongan laser yang dirancang khusus ini dapat melakukan pemotongan efisiensi tinggi pada material dengan ketebalan tertentu melalui penyesuaian jarak fokus, diameter fokus, dan area pemotongan balok-pinggang, daya yang kuat, material pemuatan baik depan dan belakang, semua baik untuk menghemat waktu.

Parameter teknik


Rentang pemotongan (mm)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
Stroke X Axis (mm)
1525
1525
1525
2025
2025
Stroke Y Axis (mm)
3050
4050
6050
4050
6050
Z Axis Stroke (mm)
300
300
300
300
300
Akurasi Posisi Sumbu XY (mm)
± 0,03
± 0,03
± 0,03
± 0,03
± 0,03
Akurasi Ulang Posisi (mm)
± 0,02
± 0,02
± 0,02
± 0,02
± 0,02
Daya Laser (w)
500/750/1000/1500/2000/3000/4000/6000

Layanan kami


Layanan Pra-Penjualan

* Permintaan dan dukungan konsultasi.

* Dukungan pengujian sampel.

* Lihat Pabrik kami.

Layanan purna jual

* Pelatihan cara memasang mesin, melatih cara menggunakan mesin.

* Insinyur tersedia untuk melayani mesin di luar negeri.
